活性a氧化铝微粉粒径对浇注料的作用性能

    本文活性氧化铝粉浇注料主要以致密刚玉、铝酸盐水泥为主要原料,分别加入不同粒度的活性氧化铝粉,分别做了3种不同粒度的活性氧化铝微粉对同配比浇注料施工性能和理化指标的彩响。

    根据实际的测试结果表明:不同粒度的活性氧化铝微粉在同种浇注料中对产品施工性能影响较大,加水量能相差1.5%以上,合理粒度的活性氧化铝微粉有助于提高产品理化指标和使用性能。

实验用浇注料的配比

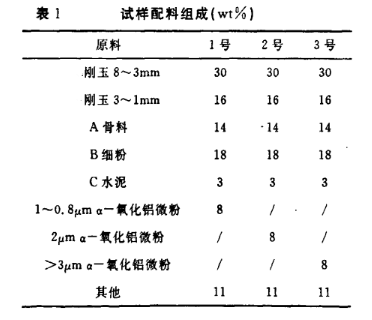

    骨料包括致密刚玉。基质包括活性氧化铝粉、结合剂水泥等。骨料和基质质量比为70:30,保持配比不变,更换不同粒度的活性氧化铝微粉测定浇注料的各项性能。具体配料方案见下面表1。

   所用主要原料有致密刚玉(Al2O3≥98%)骨料、1~0.5μm活性氧化铝微粉(Al2O3:%≥99.5%)、2~1μm活性氧化铝微粉(Al2O3%≥99.55%)、>3μm活性氧化铝微粉(Al2O3%≥99.5%)、纯铝酸钙水泥结合剂等等。

浇注料试样制备及性能测试

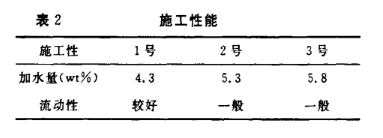

按YB/T5205.1-2003制样。经制样施工性能见表2。

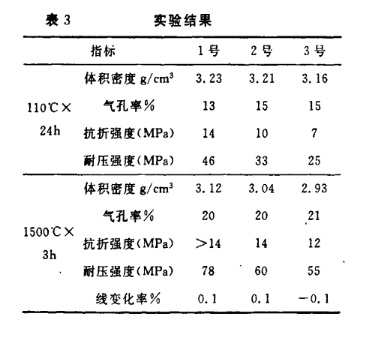

    把制作搅拌好的料制成160X40X40mm试块各3组,测试110℃X24h处理后气孔率、体积密度、抗折强度、耐压强度和1500X3h处理后气孔率、体积密度、抗折强度、耐压强度、烧后线变化。实验的结果见下表3。

实验的结果与讨论

活性氧化铝粉粒度对浇注料施工加水量的影响

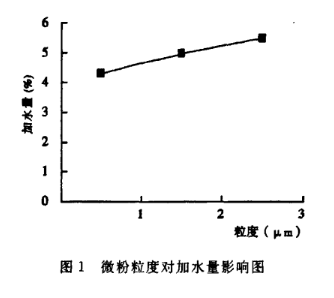

    由上面的图1可知,氧化铝微粉的种类对浇注料的施工性能影响较大,在微粉中浇注料的加水量随着微粉粒度的增加而增加,致使浇注料的体积密度逐渐变小,显气孔率逐渐变大。

活性氧化铝粉粒度对浇注抗折强度的影响

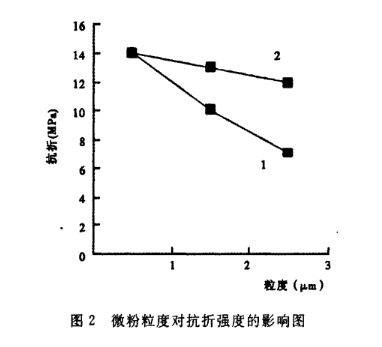

    上面的图2为活性氧化铝微粉粒度对浇注料常温抗折强度的影响,线2为活性氧化铝微粉粒度对浇注料高温抗折强度的影响。由图2分析可得出随着活性氧化铝粉的粒度的增加浇注料的常温、高温抗折强度逐渐降低。

活性氧化铝粉粒度对浇注料耐压强度的影响

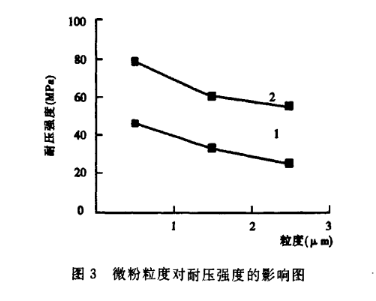

    图3线1为活性氧化铝粉粒度对浇注料常温耐压强度的影响,线2为活性氧化铝微粉粒度对浇注料高温耐压强度的影响。

    由图3分析可得出随着活性氧化铝微粉的粒度的增加浇注料的常温、高温耐压强度逐渐降低。

添加活性氧化铝粉浇筑分析与讨论

    随着活性氧化铝微粉粒度的降低,其活性越高,分散性越好,其对浇注料的分散和减水效果越好,因此在同配比同加人量的情况下加入粒度小于1μm的浇注料比加入大于2μm的浇注料施工性能要好,加水量要低,结合程度高,因而体积密度要大,常温、高温抗折强度和耐压强度要高。

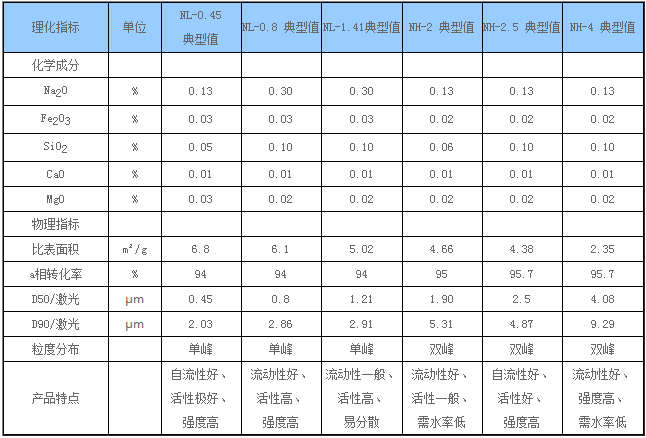

活性氧化铝粉产品用途特点

    主要用于各种不定型耐火材料、及定型耐火材料。特点是,烧成温度高、保温时间长、活性高、质量稳定。易粉碎,含水料浆具有良好的触变流动性,干粉易于压制成型,具有烧结活性、提高烧结密度。可以优化颗粒级配降低用水量,增加强度。

总结

1、小于1μm活性氧化铝粉有利于刚玉浇注料的施工性能,其加水量低,流动性好。

2、粒度细的活性氧化铝微粉有利于浇注料的结合,有利于其强度和使用性能的提高。

3、不同活性氧化铝对浇注料的影响较大,尤其是对加水量和强度的影响,因此特种产品要使用适合用于其生产的a-氧化铝微粉。



免责声明:

  本站部分文章来源于互联网,编辑转载目的在于传递更多信息,并不代表本网赞同其观点核对其真实性负责。

  如涉及作品内容、版权和其他问题请书面发函至本公司,我们将在第一时间处理。

上一篇:浅谈耐火浇注料用纯铝酸钙水泥及其他结合剂的种类
下一篇:[行业知识]

河南丰润冶金材料有限公司  地址:河南省巩义市豫联工业园区  联系人:胡经理

电话:13938585788  E-mail:fengrun@hnfryj.com

豫ICP备18021072号-1
