- 联系人：胡经理
- 手机：13938585788
- 地址：河南省巩义市豫联工业园区
- E-mail：fengrun@hnfryj.com
1、煅烧纯铝酸钙水泥的生产工艺与方法:
纯铝酸钙水泥CA-70、CA-75、CA-80以及拉法基SECAR 71水泥是采用氧化铝粉和石灰石为原料，经回转窑高温燃烧成熟料后再经细磨而制成。它适合配制各种高档不定型耐火材料。CA-70中AI2O3含里大约为70%左右，CA-75 AI2O3含里大约为75%左右，CA-80中AI2O3含里大约为80%左右。
2、电熔纯铝酸钙水泥的生产工艺与方法:
电熔纯铝酸钙水泥是以一级氧化铝粉和精选高纯石灰石为原料，经过电弧炉融炼制取熟料，再经过细磨制成成品。丰润牌电融纯铝酸钙水泥其特点是耐温更高、性能稳定，并有多种型号以满足不同的施工要求，分别为CA-71, CA-75,CA-80等。其优良的早期强度，广乏的适用范围，稳定的凝结时间，使它成为国内外耐火材料厂家的首先品牌产品。
三、纯铝酸钙水泥的型号与分类:

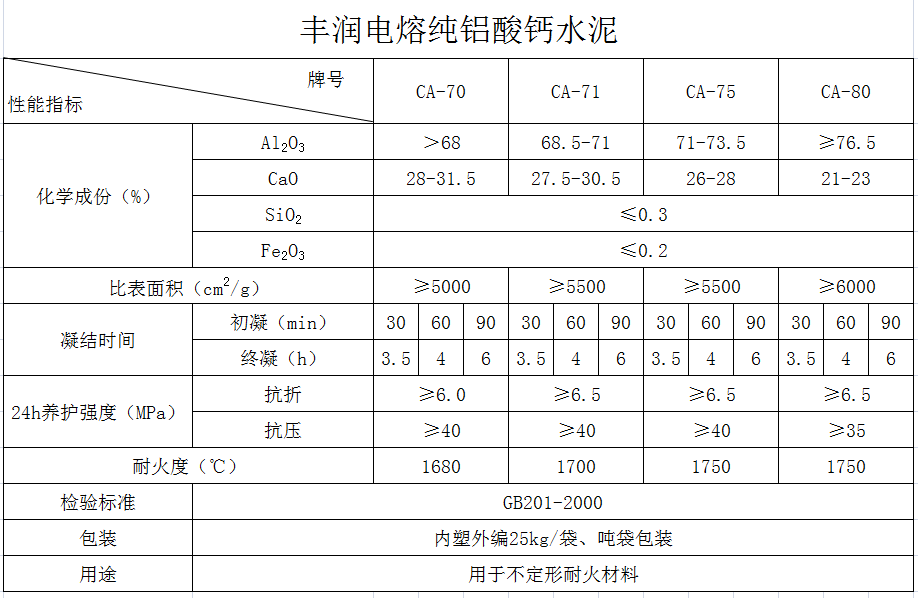

丰润电熔纯铝酸钙水泥主要根据AI2O3的含里高低被分为:CA71、 CA75、CA80等型号。
四、纯铝酸钙水泥的性能与特点:
丰润电熔纯铝酸钙水泥其特点是质里稳定、需水里小、水化快且充分，早期强度高，早强性能好，中温残存强度高，CA-70水泥耐火度达1560°C。如将水泥中AI2O3提高到80%,耐火度能达到1790°C，且耐磨，抗剥落、抗还原性介质侵蚀能力强，适合作为胶结料或配制在高温、高压和还原条件下生产各种高级不定形耐火材料的优良结合剂。另外可根据客户的需求可配制（CA-71、 CA-75、CA-80）通过控制水泥的矿物相，来精确控制水泥的凝结时间，分为快凝、中速、慢凝、特慢凝型。
五、CA71纯铝酸钙水泥的性能与特点:
CA71电熔纯铝酸钙水泥是一种纯的由CA和CA2为主要矿物相的无机非金属胶凝材料，不加任何外加剂，具有较高的耐火度，良好的流动性，低加水里和高强度的特点，适合各类施工方法，使您的配方巨涌充分的灵动性，根据客户的需求可配制水泥的凝结时间，分为快凝，中速，慢凝，特慢凝型。
六、CA75纯铝酸钙水泥的性能与特点:
纯铝酸钙水泥CA-75是用氧化铝和高纯氧化钙经高温电熔，生成以铝酸钙为矿相，配一定的添加剂混合粉磨制成的一种水泥结合齐。因其具有一定的特种性能，广泛应用耐火材料、冶金，石化，建材等行业炉窑设备。
七、CA80纯铝酸钙水泥的性能与特点:
纯铝酸钙水泥CA-80，是用高纯氧化钙和氧化铝经高温电熔烧结而成以氧化铝的含量在80%左右的水硬性结合剂。由于此产品氧化铝含里较高，各种杂质成分相对较低。特别是CA相铝酸一钙和CA2铝酸二钙的合理搭配，使得此产品不仅能赋予不定型耐火材料很高的机械性能，还其具有优异的高温表现。非常适用于使用温度在1790℃的高温环境。
纯铝酸钙水泥主要用作耐火材料的结合剂。如：中、高档的耐火浇注料、刚玉质、莫来石质、尖晶石质等采用纯侣酸钙水泥作结合剂。普通耐火浇注料其铝酸钙水泥加入里为10%-20%,低水泥浇注料加入约为5%-10%,超低水泥浇注料加入约小于5%。.
对普通耐火浇注料而言，由于水泥加入里高，使用中的注意事项是:纯铝酸钙水泥水化时发热比较快，尤其是含C12A7和CA矿物较多的水泥，在24h内要释放出约80%-90%的水化热。由于内部发热，浇注料表面附近的水化所必要的水会蒸发掉，就会残留有未水化的水泥，导致表面出现粉状层，或发生起皮现象。为了防止这类现象发生，浇注成型后浇注料表面要用塑料薄膜覆盖以防水分蒸发，或待初凝后用水喷淋表面，保持表面潮湿。为了满足施工需要，铝酸钙水泥结合的浇注料中也可加入一些改善施工性能的外加剂，如促凝剂、缓凝剂等。
十、纯铝酸钙水泥的适用范围及总结:
纯铝酸钙水泥生产的各种不定型耐火材料已广泛应用于治金、石油、建材、化工等行业工业窑炉，均收到良好效果深受用户欢迎。我公司可以根据用户不同产品，不同要求真对性的对水泥进行调配，以适用用户不同的不定型耐火材料。
纯铝酸钙水泥的凝结与硬化速度也与养护温度有关。CA2矿物随养护温度提高，凝结硬化速度加快，而CA矿物有些反常，在20℃左右较快，到30℃又变慢，高于30℃又变快。根据铝酸钙水化物加热过程中相变情况，选择合适的养护条件是非常重要的。因为铝酸钙水泥水化时生成的水化物随养护条件不同而异。
备注:以上纯铝酸钙水泥信息由巩义市丰润冶金材料有限公司（http://www.hnfryj.com/〕专业整理提供。如果您还需要进一步了解纯铝酸钙水泥详细信息以及纯铝酸钙水泥价格，请及时拨打纯铝酸钙水泥厂家联系电话:胡经理13938585788。公司地址：河南省巩义市河洛路与滨河路口 丰润冶金材料有限公司
